光敏二極管是什么是做什么是有哪些應用
2024-05-20 11:30:04
光敏二極管也叫光電二極管。光敏二極管與半導體二極管在結構上是類似的,其管芯是一個具有光敏特征的PN結，具有單向?qū)щ娦?，因此工作時需加上反向電壓。無光照時，有很小的飽和反向漏電流，即暗電流，此時光敏二極管截止。當受到光照時,飽和反向漏電流大大增加，形成光電流,它隨入射光強度的變化而變化。當光線照射PN結時，可以使PN結中產生電子一空穴對，使少數載流子的密度增加。這些載流子在反向電壓下漂移，使反向電流增加。因此可以利用光照強弱來改變電路中的電流。常見的有2CU、2DU等系列。
光敏二極管工作原理
光敏二極管是將光信號變成電信號的半導體器件。它的核心部分也是一個PN結，和普通二極管相比，在結構上不同的是，為了便于接受入射光照，PN結面積盡量做的大一些，電極面積盡量小些，而且PN結的結深很淺，一般小于1微米。
光敏二極管是在反向電壓作用之下工作的。沒有光照時，反向電流很?。ㄒ话阈∮?.1微安），稱為暗電流。當有光照時，攜帶能量的光子進入PN結后，把能量傳給共價鍵上的束縛電子，使部分電子掙脫共價鍵，從而產生電子---空穴對，稱為光生載流子。
它們?cè)诜聪螂妷鹤饔孟聟⒓悠七\(yùn)動，使反向電流明顯變大，光的強度越大，反向電流也越大。這種特性稱為“光電導”。光敏二極管在一般照度的光線照射下，所產生的電流叫光電流。如果在外電路上接上負載，負載上就獲得了電信號，而且這個電信號隨著光的變化而相應變化。

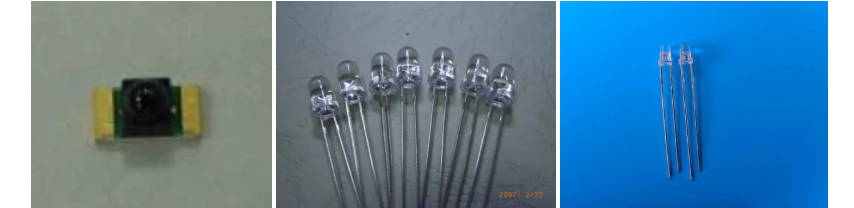

光敏二極管是電子電路中廣泛采用的光敏器件。光敏二極管和普通二極管一樣具有一個PN結，不同之處是在光敏二極管的外殼上有一個透明的窗口以接收光線照射，實現光電轉換，在電路圖中文字符號一般為VD。
光敏二極管基本特性
（1）光譜特性
（2）伏安特性
（3）光照特性
（4）溫度特性
（5）頻率響應特性
光敏二極管應用
PN結型光電二極管與其他類型的光探測器一樣，在諸如光敏電阻、感光耦合元件以及光電倍增管等設備中有著廣泛應用。它們能夠根據所受光的照度來輸出相應的模擬電信號（例如測量?jī)x器）或者在數字電路的不同狀態間切換（例如控制開關、數字信號處理）。
光電二極管在消費電子產品，例如CD播放器、煙霧探測器以及控制電視機、空調的紅外線遙控設備中也有應用。對于許多應用產品來說，可以使用光電二極管或者其他光導材料。它們都可以被用于測量光，常常工作在照相機的測光器、路燈亮度自動調節等。
所有類型的光傳感器都可以用來檢測突發的光照，或者探測同一電路系統內部的發光。光電二極管常常和發光器件（通常是發光二極管）被合并在一起組成一個模塊，這個模塊常被稱為光電耦合元件。如果這樣就能通過分析接收到光照的情況來分析外部機械元件的運動情況（例如光斬波器）。光電二極管另外一個作用就是在模擬電路以及數字電路之間充當中介，這樣兩段電路就可以通過光信號耦合起來，這可以提高電路的安全性。
在科學研究和工業中，光電二極管常常被用來精確測量光強，因?yàn)樗绕渌鈱?dǎo)材料具有更良好的線性。
在醫療應用設備中，光電二極管也有著廣泛的應用，例如X射線計算機斷層成像以及脈搏探測器。
PIN結型光電二極管一般不用來測量很低的光強。如果弱光情況下需要高靈敏度探測器，雪崩光電二極管、感光耦合元件或者光電倍增管就能發揮作用，例如天文學、光譜學、夜視設備、激光測距儀等應用產品。
