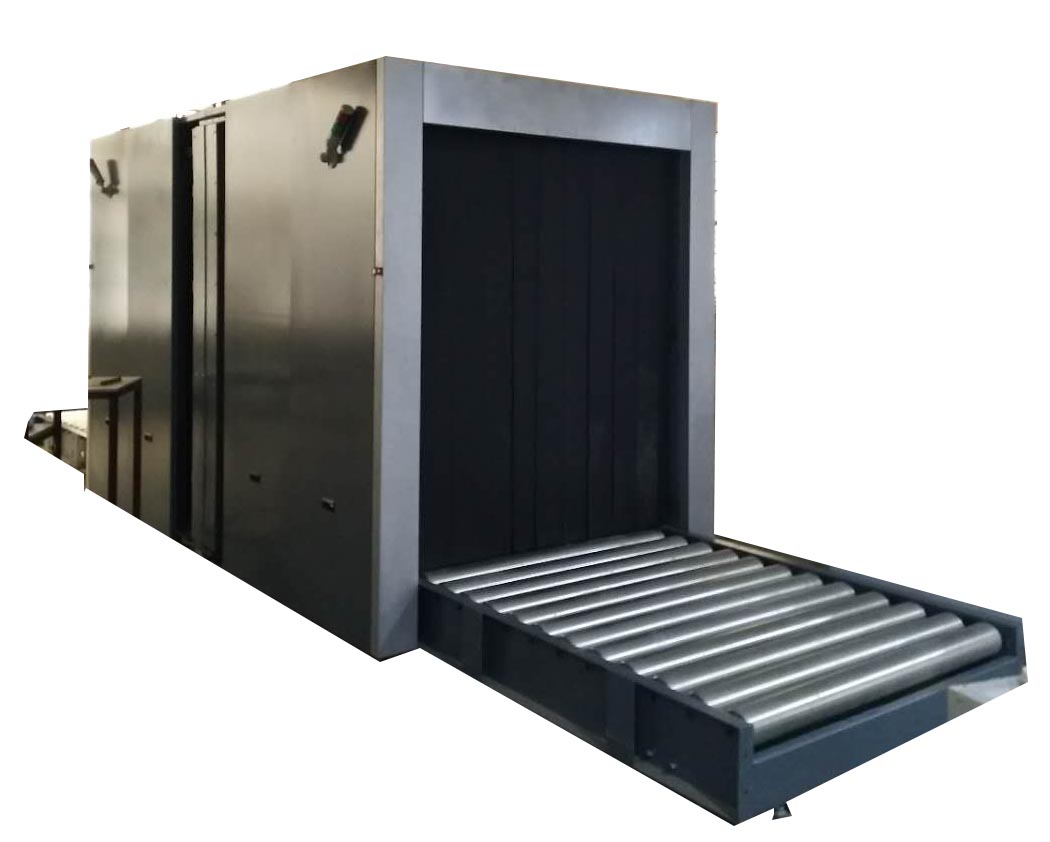

IWILDT 6550D型艾崴雙視角安檢機

IWILDT 6550D X -RAY SECURITY SCAN SYSTEM DOUBLE ANGLE MACHINE

產品簡介

IWILDT艾威安檢雙視角x光機是武漢艾崴科技有限公司經過多年研發，擁有軟硬件自主知識產權的通道式X光射線安全檢查系統。雙視角通道式X光機內部采用兩套X射線源和探測器，是在傳統單視角通道式X光機基礎上發展起來的新技術設備。雙視角設備從兩個不同角度對其中所通過的包裹進行掃描成像，采用了兩組獨立的X光射線源探測系統結構，可提供水平、垂直兩個視角的圖像并分別顯示，被測包裹箱物體即使任意角度擺放，都能立體輸出物體輪廓，有效辨識物體形狀，解決由于遮擋導致的漏檢，誤報問題；


基本參數

通道尺寸：650（寬）×500（高）mm；

傳送帶速度：≥0.22m/s；

傳送帶均勻負重：220 kg；

穿透分辨率：≤0.160mm金屬線；

空間分辨率： 水平≤0.8mm金屬線；  垂直≤0.8mm金屬線；

穿透力：≥46mm鋼板(正視角和側視角)；

線分辨率：≤0.0787mm金屬線；

周圍劑量當量率：≤0.3µSv/h ；

單次檢查劑量：≤2.7µGy；

泄漏射線劑量率：小于0.1µGy/h；

線分辨力：0.0787mm金屬線；

膠卷安全性：對ISO1600膠卷安全；


X射線

射線束方向： ≥2個X光源 底照式 側照式；

X射線傳感器：L形光電二極管探測器；

管電流：0.4~1.2mA（可調）；

管電壓：100~160 kV（可調）；

冷卻／工作周期：密封式油冷／100％；




圖像處理系統

顯示器：19.5寸高清液晶顯示器；

圖像顯示：24位真彩色、圖像增強、邊緣增強、高能高穿、高能低穿、圖像平滑放大、圖像增亮減暗、圖像任意回拉、圖像自動儲存；

圖像存儲功能：所有過包圖像應自動存儲，可存儲不少于10000幅被檢圖像，圖像的原始數據應能轉換為JPG、BMP、PNG、GIF格式；支持圖像放大區域任意選取，提供逐級放大、連續放大、局部放大等多種放大模式，結合 導航圖功能， 使圖像放大操作更方便、更高效；

圖像放大功能：在過包顯示區域內，支持通過鼠標滾輪對圖像進行至多64倍連續放大，還支持放大鏡對局部區域進行2倍放大；支持圖像放大區域任意選取，提供逐級放大、連續放大、局部放大等多種放大模式，結合 導航圖功能， 使圖像放大操作更方便、更高效；

圖像凍結功能：連續過包時，在輸送帶不停止條件下，可按下空格鍵對圖像進行凍結，方便對可疑物品在靜止畫面中進行確認；

符合灰度分辨檢驗、多效材料分辨檢驗、圖像顯示功能檢驗、圖像顯示功能檢驗、圖像處理功能檢驗的要求；

分辨率達到厚度范圍1mm-120mm的有機物階梯，并賦予不同飽和度的橙色;

分辨率達到厚度范圍1mm-60mm的合金鋁階梯，并賦予不同飽和度的綠色；

分辨率達到厚度范圍0.2mm-14mm的鋼階梯，并賦予不同飽和度的藍色；

分別具有不同等效原子序數的三種材料樣本，并賦予PVC板綠色，賦予模擬物板和尼龍6板橙色；


使用環境

工作溫度／濕度:10℃～45℃／10%～95% (不冷凝)；

儲存溫度／濕度：20℃～60℃／10%～95% (不冷凝)；

工作電壓：220VAC(±10%) 50±3Hz；

功率損耗：0.96KW（最大值）；

噪聲級：≤56dB；


技術優勢

人機交互功能：操作面板和屏幕文本信息應為圖標或中文界面；

采用模塊化設計，并提供X射線源、探測器陣列、專用鍵盤等關鍵部件的測試診斷功能， 使設備故障診斷及維修更加準確和快捷；

設備自診斷功能：具備自診斷功能，并生成至少包括X射線產生裝置、X射線探測器、控制器等主要功能部件運行狀態的診斷報告；

節能感應功能:設備探測到通道口有物品時，啟動輸送帶，可設置延時時間，當射線關閉后，輸送帶自動停止；

配色方案選擇功能：支持達64種配色方案，支持4種主流配色風格一鍵選擇；

高吸收率區域報警功能：支持對過包圖中高吸收率區域標記并閃爍顯示；

權限管理功能：支持對操作人員權限分級管理，分為超級管理員、管理員和操作員。如：操作員無法對機臺進行參數設置和診斷，而超級管理員則可以，并可為操作員建立訓練考核任務等功能；

功能鍵映射功能：設備顯示屏中映射了所有鍵盤中的功能按鍵，鼠標點擊便可實現相應功能；

超薄物體檢測功能：當被測物過薄而無法遮擋光障時，按下相應功能鍵后可對超薄物體進行掃描；

雙向檢測功能：傳送裝置正向或反向運轉時，均能產生成像圖像；

智能識別功能：設備可對疑似危險品進行識別和標記，并提示危險品種類，包括槍具、刀具、煙火、容器、手機、電池；

符合輸送裝置檢驗的要求：設備檢查狀態下的輸送速度應≥0.19m/s，輸送帶正向連續運轉10分鐘內，橫向位移≤2.0mm，反向連續運轉30s內，橫向位移≤3.0mm；

采用雙視角設計，垂直、水平兩個視角的圖像同時顯示，能夠揭示更多包裹內部信息，從而有效減少由于物品重疊帶來的干擾，提高判圖員的識圖準確性，降低誤判和收件比率；

極低的泄漏射線劑量率，設備周邊輻射劑量率接近天然本底水平，符合所有國際國內健康 安全標準，設備符合設備安全要求檢驗、電源適應性要求試驗、X射線發生裝置安全要求檢驗、機械結構檢驗、耐機械沖擊和撞擊試驗的要求，設備符合放電擊檢驗、防機械危險檢驗、防止火焰蔓延檢驗、溫度限值和耐熱檢驗、靜電放電抗擾度試驗、電快速瞬變脈沖群抗擾度試驗的要求；

提供爆炸物和毒品輔助探測功能，根據爆炸物和毒品的物質組成特點進行自動探測并報警；

根據人體工程原理設計專用鍵盤、圖像顯示及人機交互界面， 有效提高設備的易用性；

執行標準： EN60825-12014標準，歐州CE安全規范，國標GB15208.1-2018標準；
